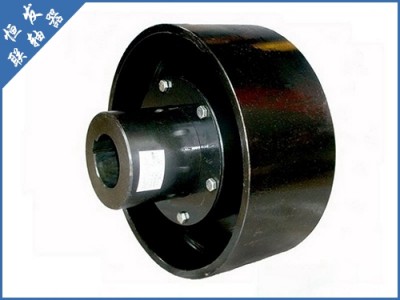

LXZ(XLL)系列星形弹性联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、性能，适应场合普遍，传递转矩20-35000.N.M，工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。
联轴器选型方案的考虑与对于扭转振动的贡献{一}、联轴器选型方案的考虑
对于在船舶（船舶的分类）恶劣环境下工作的高速重载机组，一般都采用弹性套柱销联轴器来补偿两轴的偏移。
金属弹性元件挠性联轴器具有很强的位移补偿能力，但非金属弹性元件的较高工作温度不能超过70℃，远不能满足给水泵实际工作温度大于100℃的要求。
金属弹性元件挠性联轴器有***联轴器、蛇形弹簧联轴器等。这类联轴器能满足水泵机组高速、高温工作要求，也能地补偿两轴的偏移。但由于此水泵采用平衡盘结构来实现轴向动态平衡的，变工况时的轴向较大串动可达lmm，这样，就必然会把水泵巨大的不稳定的轴向力传递给汽轮机，使汽轮机推力轴承工况恶化，推力瓦块很易磨损。
单辐轮直齿联轴器能满足此水泵机组高速、高温工作要求，又能满足水泵轴向串动情况，在两轴中心线保持良好的情况下使用，也是可靠的;但其相对位移补偿能力很差，无法补偿本文所述及的船用汽轮给水泵机组上较易发生的两轴中心线不对中情况，故曾发生断轴事故。
双辐轮齿式联轴器既具有综合补偿两轴相对位移的能力，其中鼓形齿的补偿能力比直齿大，又适于重载机组及高速、高温条件下工作，变幅固定式起重机（Ⅲ型）的参数说明是较理想的联轴器。但在国内尚只有卧式使用情况，而无作垂直传动轴立式联轴器的先例。
一旦双辐轮齿式联轴器立式安装，其端盖与辐轮的刚性平面支撑，使两轴线偏转不甚活络，一定程度上又失去其补偿角位移及径向位移的能力;而高速运转又使其端盖与辐轮产生较大滑动摩擦，影响齿套在运转过程中所应具备的自动对中性能，并进而影响联轴器的使用寿命及可能导致机组运转的不稳定。在无实际使用经验的情况下，均认为双辐轮齿式联轴器不能立式安装使用。
但笔者从前苏联进口的船用汽轮辅机中却发现有多例立式双辐轮直齿联轴器的应用。多年实际使用证实，此型立式双辐轮联轴器使用、可靠，亦未曾给机组带来严重事故。只不过其所属汽轮辅机组的功率、转速等不及本文所述及的汽轮给水泵组，结构上尚不能充分发挥补偿两轴线不对中的功能。
综上分析，在卧式双辐轮齿式联轴器的基础上，借鉴国外立式联轴器的较成熟结构，开发能适于垂直轴传动、补偿能力大、性能立式双辐轮鼓形齿联轴器应是我们能做的较佳选择。
{二}、弹性联轴器对于扭转振动的贡献
梅花形弹性联轴器是机械产品轴系传动中较常见的连接部件。其功能是连接两轴共同回转以传递转矩和运动、补偿所连两轴相对位移和改变系统传递动力学特性。其应用范围设计国民经济的众多领域，是品种繁多、使用量大的通用基础部件。弹性联轴器作为航空发动机、减速器、动力装置或者功率吸收装置之间的连接结构，在实际工作中会遭遇因振动过大而造成事故发生。
弹性联轴器对于扭转振动的贡献主要在于联轴器中的弹性元件。这些弹性元件是用橡胶、聚氨醋和尼龙等材料制成。橡胶等非金属与金属材料相比具有如下优点：弹性模量范围大容易获得不同刚度的弹性元件；质量轻、内摩擦大、阻尼性能好、单位体积储存的变形能量多、无机械摩擦、无需润滑等。正是由于弹性材料的这些特性，尤其是弹性模量范围大，相比较金属材料，其刚度小弹性大的特点使其在轴系运转过程中，虽然对于横向和弯曲振动的减少有着巨大的贡献，但是也带来了扭转动振的增加。
由于前文所述，旋转机械在变速过程中，振动信号是一种非平稳信号，传统的傅利叶分析的方法不适用于分析这种情况的信号，所以，人们着手研究旋转机械扭转振动信号的特点，提出新的解决办法。
由于旋转机械的扭转振动的共同特点是：转速高，功率大。根据这一特点，寻找一种能够清晰、准确、适应转速变化的快速易和可靠的分析法。由于旋转机械在转动的过程中，虽然由于速度的变化导致每周旋转的时间存在不同，但是转轴每转一周所转过的角度都是360度，因此，根据这个特点，如果能够将时域的等时间间隔采样转换成等角度间隔的采样，那么无论转速如何变化，等角度采样间隔不变，转轴每转一周的采样点数仍然不变，这样就把转轴扭转振动的非平稳信号重新转化成平稳信号，利用傅利叶分析的方法重新适用起来，这种方法就是阶次分析的方法。
分析旋转机械的行为是动态信号分析的一个关键的应用。由于旋转机械产生与转速相关的往复振动和噪声信号。这些关系在动态信号分析中往往是不明显的，特别是在与转速相关联的时候。因此，阶次分析成为分析与转速有关的旋转或往复运动机械噪声与振动信号的关键技术，例如齿轮箱、汽轮机、联轴器和内燃机等旋转机械。所谓阶次，实质是转速的归一化。阶次成分是转速的振动谐波。阶是转速频率，m阶是n倍的转速。阶次成分就是转速的振动谐波以风扇齿轮为例，假设齿轮式25个齿，如果带动齿轮的转轴转速为一阶的话，那么齿轮就是25阶，而且不随转速的改变而改变。
